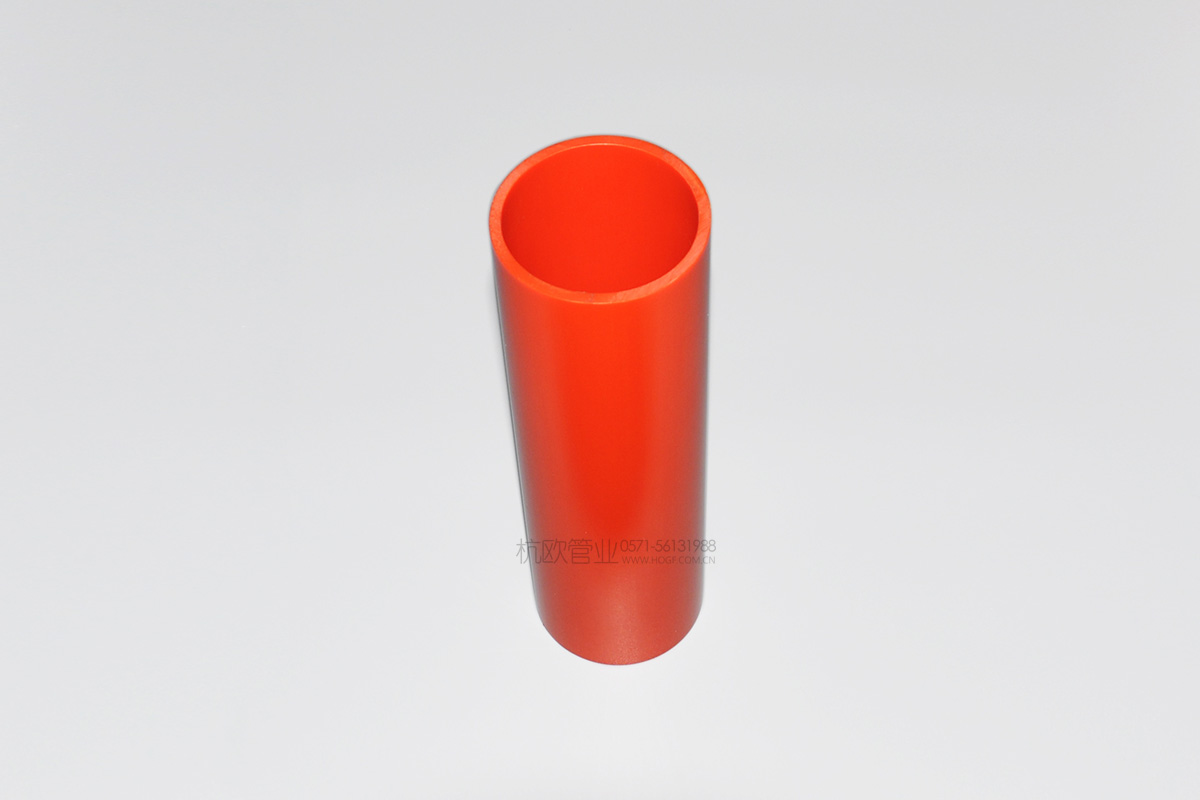

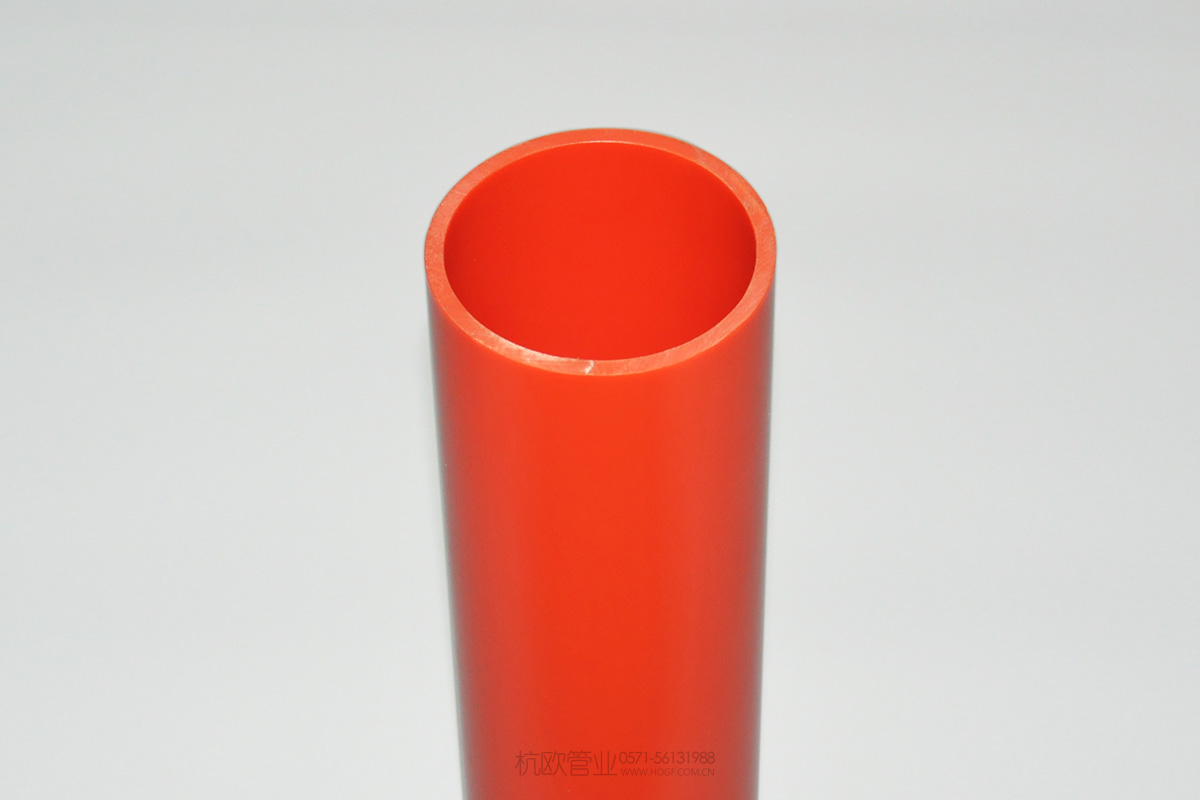

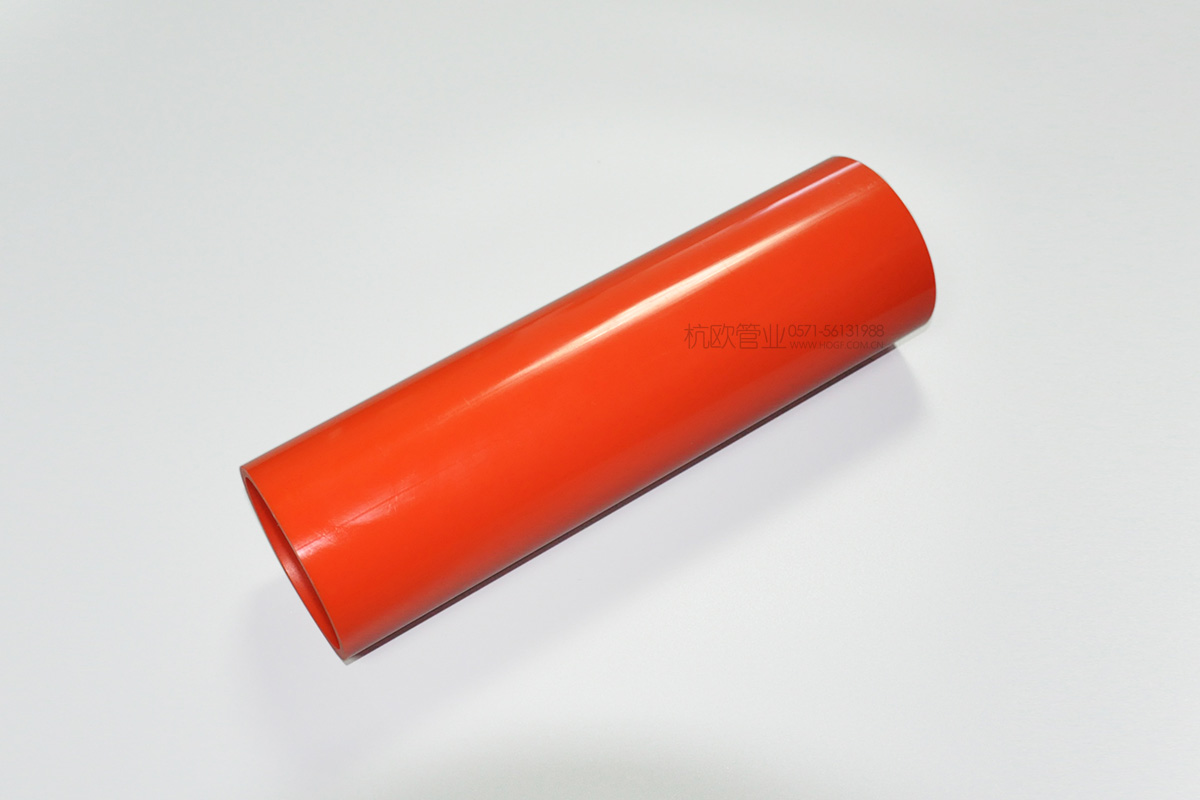

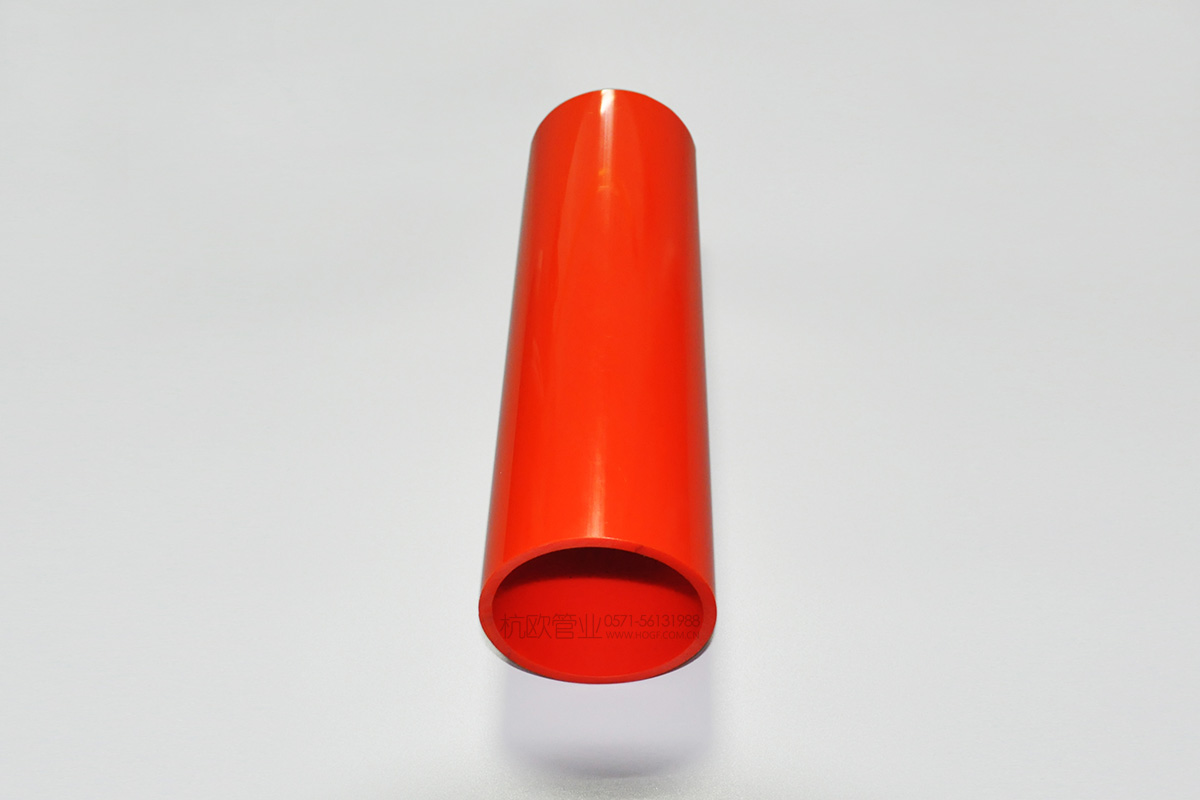

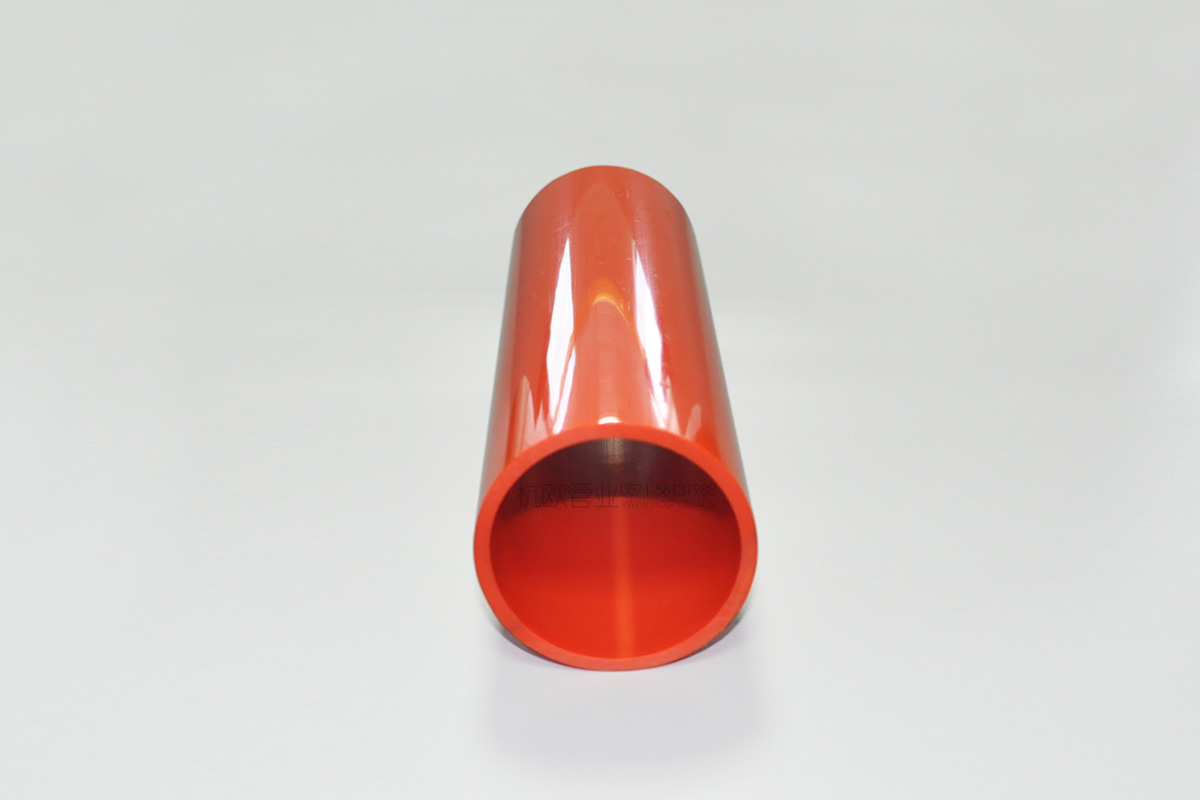

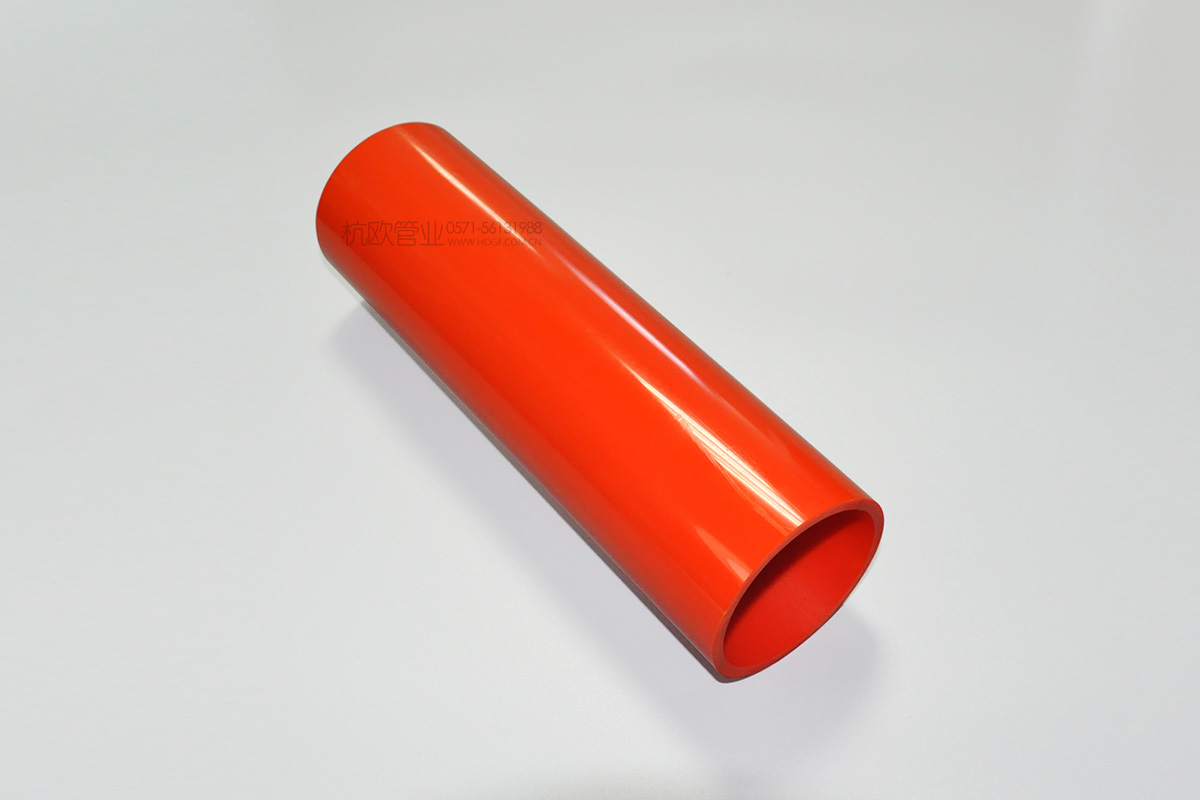

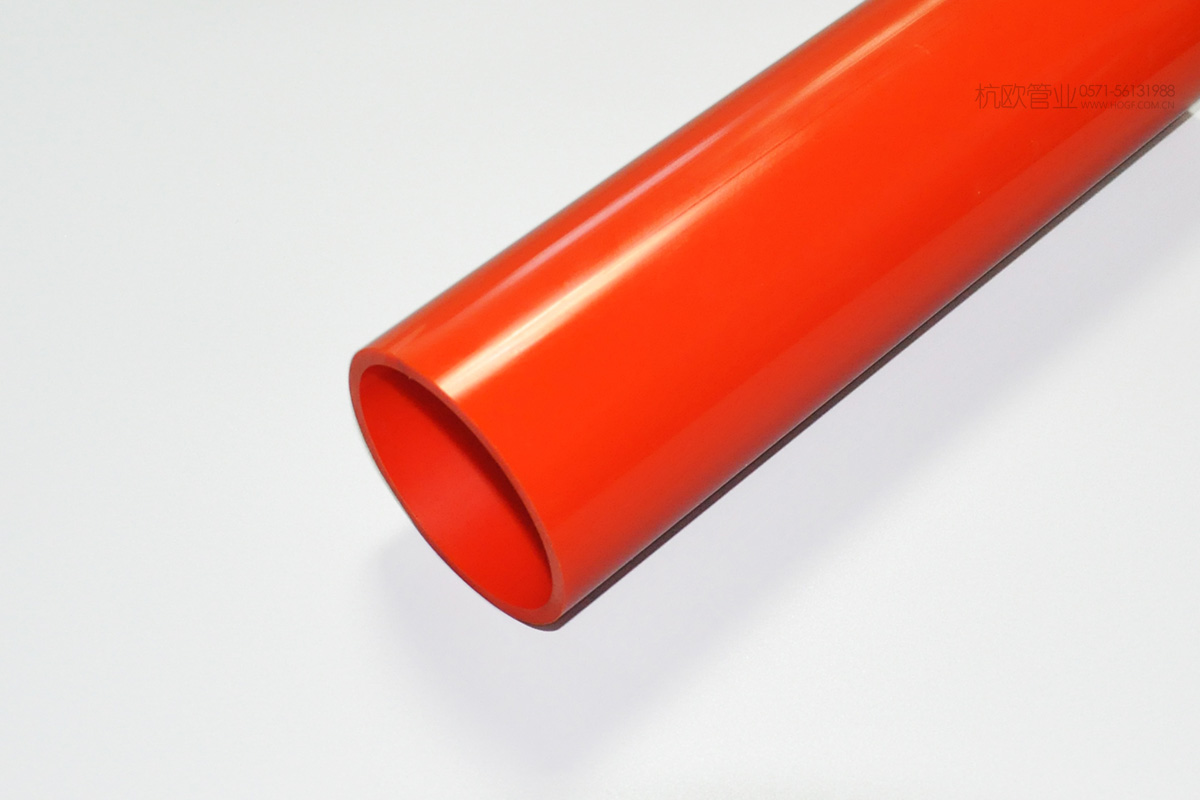

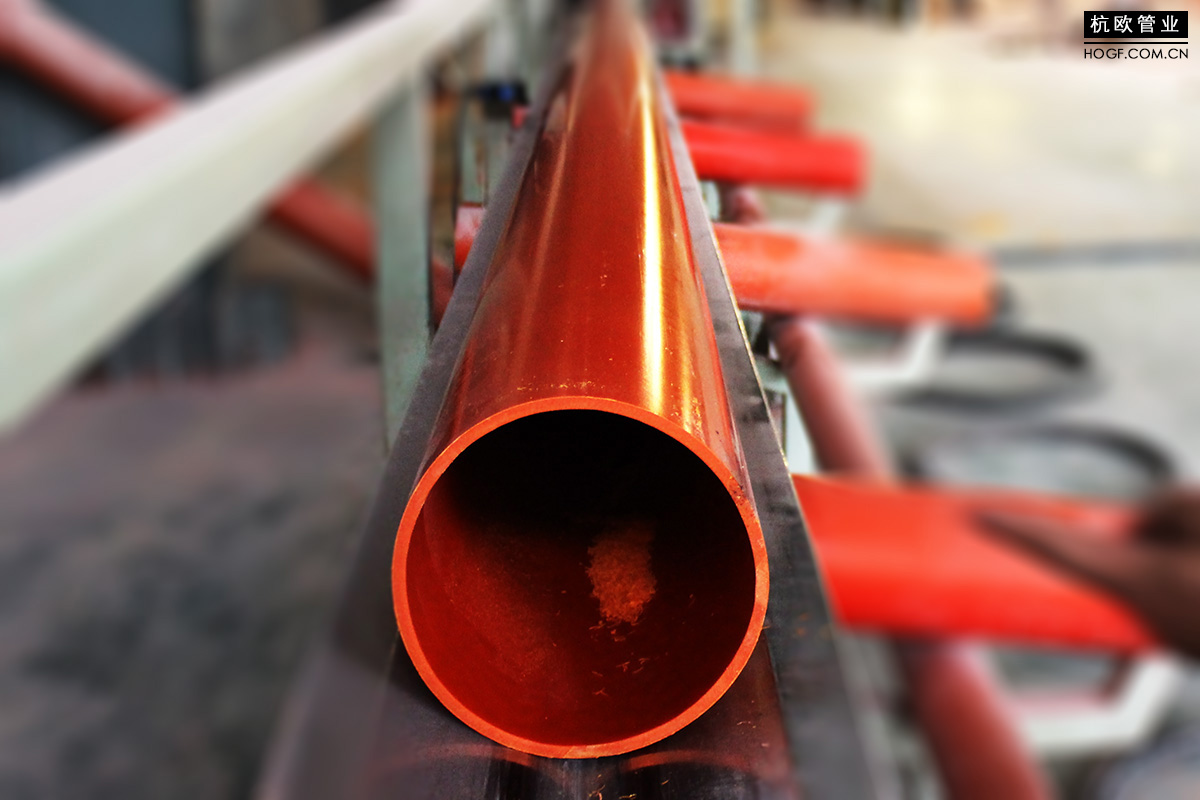

• HPVC电缆保护管

    • 品类:电缆保护
    • 别名:HPVC实壁管,HFCM实壁管,CM实壁管,mpvc电力管
    • 成分:聚氯乙烯

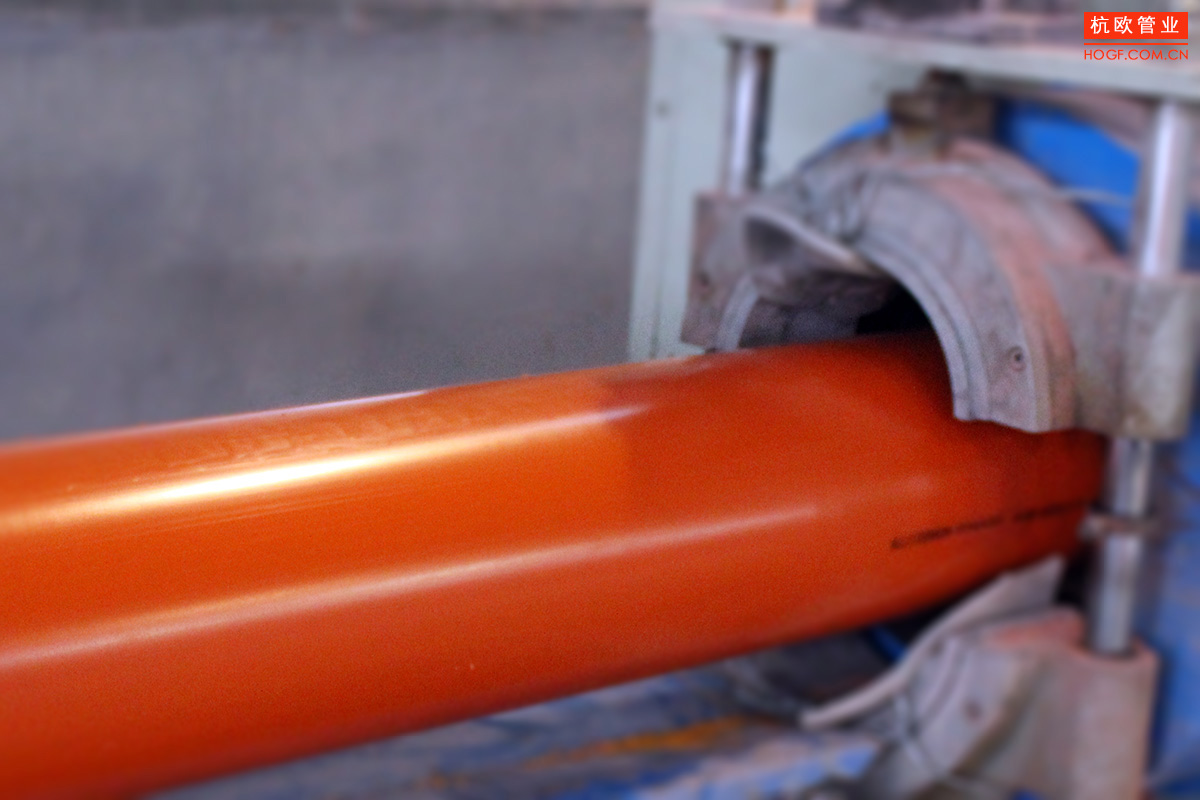

    复合增强CM实壁管是采用几种高分子量的高聚物复合共混改性,通过先进的加工工艺挤出成型的高性能新型管道。

    复合增强HFCM实壁管具有高度强、高韧性、抗压强、阻燃性好、耐腐蚀等特点。产品可代替镀塑或镀锌钢管,横穿马路或穿越桥梁作为通信电缆保护管,可代替MPP、PE管等非开挖管道。产品按结构分为:复合增强CM实壁管材、复合增强CM双壁波纹管材以及复合增强CM多孔一体管材;产品按用途分为:I型、II型和III型,I型为通信光电缆保护用,II为电力电缆保护用,III型为户外外挂专用。

    产品应用范围广:广泛适用于户外桥梁外挂、隧道、轻轨、机场、地铁、场馆、房产等各建筑领域的埋地通信光(电)缆保护、电力电缆保护等。

    详细信息

    • 产品特点

      1.高强度;高韧性;

      2.耐腐蚀性强,及抗白蚁破坏、耐风化;

      3.扛紫外线、防老化、耐候性好,使用寿命长;

      4.阻燃性能好,离火即熄灭;

      5.高绝缘,防漏电。

    • 产品规格

      序列

      公称规格(外径*壁厚)mm

      平均外径mm

      厚壁mm

      备注

      1

      50*3.0

      50

      3.0

      /

      2

      50*4.0

      50

      4.0

      /

      3

      56*2.8

      56

      2.8

      /

      4

      63*3.0

      63

      3.0

      /

      5

      63*4.0

      63

      4.0

      /

      6

      75*4.0

      75

      4.0

      /

      7

      75*5.0

      75

      5.0

      /

      8

      90*4.0

      90

      4.0

      /

      9

      90*5.0

      90

      5.0

      /

      10

      100*5.0

      100

      5.0

      /

      11

      110*5.0

      110

      5.0

      /

      12

      110*7.0

      110

      7.0

      /

      13

      112*6.0

      112

      6.0

      /

      14

      125*5.0

      125

      5.0

      /

      15

      125*7.0

      125

      7.0

      /

      16

      139*5.0

      139

      5.0

      /

      17

      139*6.5

      139

      6.5

      /

      18

      160*5.0

      160

      5.0

      /

      19

      160*6.0

      160

      6.0

      /

      20

      163*6.5

      163

      6.5

      /

      21

      167*7.0

      167

      7.0

      /

      22

      167*8.0

      167

      8.0

      /

      23

      181*7.0

      181

      7.0

      /

      24

      181*8.0

      181

      8.0

      /

      25

      190*7.5

      190

      7.5

      /

      26

      192*8.0

      192

      8.0

      /

      27

      200*7.0

      200

      7.0

      /

      28

      200*8.0

      200

      8.0

      /

      29

      219*9.0

      219

      9.0

      /

      30

      225*10.0

      225

      10.0

      /

      31

      250*10.0

      250

      10.0

      /

      32

      250*12.0

      250

      12.0

      /

    • 产品性能

      项目 实壁管技术指标
      落锤冲击(20kg,5m,22℃) 9/10
      维卡软化温度℃ 1型》80(通信光电缆保护用)
      1型》93(电力电缆保护用)
      纵向回缩率 《5
      扁平试验 压制50%无破裂、无分层
      密度/(kg/m3) 《1500
      拉伸强度Mpa 》40
      断裂伸长率% 》120
      环刚度(KN/m2) 普通版 》16
      加强版 》32
      超强版 》50
      耐候性* 颜色变化级》3
      拉伸强度保持率》80%
      阻燃性 氧指数OI》32
      自熄时间《30s
      体积电阻率Ω.m 》1*10"
      静摩擦系数

      《0.35

      连接密封性(0.005 Mpa水压在20℃下保持30min)

      无泄漏

    • 其他说明

      复合增强cm实壁管与镀锌钢管、MPP电力管、玻璃钢管等各性能比较

      性能类别

      复合增强cm实壁管

      镀塑钢管与镀锌钢管

      MPP电力管

      玻璃钢管

      高韧性(20kg,5m,22℃)

      无破裂

      无破裂

      无破裂

      破裂

      耐腐蚀性

      耐老化,使用年限

      耐老化性好,户外使用50年,埋地70年以上

      耐老化性差、使用年限20年左右

      只能用在埋地,50年

      埋地30年

      阻燃性

      阻燃性好,离火即熄灭

      阻燃性好

      易燃烧

      易燃烧

      绝缘性

      差、易产生电涡流

      抗压性

      重量

      轻,只有镀锌钢管1/5,安装强度低

      很重,安装劳动强度大

      连接方式

      承接胶水连接,方便快捷

      焊接连接复杂

      焊接连接工艺复杂

      胶圈承接,方便

      施工费用

      高,要铺好地基

      穿线方便

      内壁光滑,穿线容易

      内壁不光滑,摩擦力大,穿线阻力大

      内壁光滑,穿线容易

      内壁不光滑,摩擦力大,穿线阻力大
